数据库设计(2)：数据库的生命周期

　　系列的第二讲我们将站在高处俯瞰一下数据库的生命周期，了解数据库设计的整体流程

　　数据库生命周期

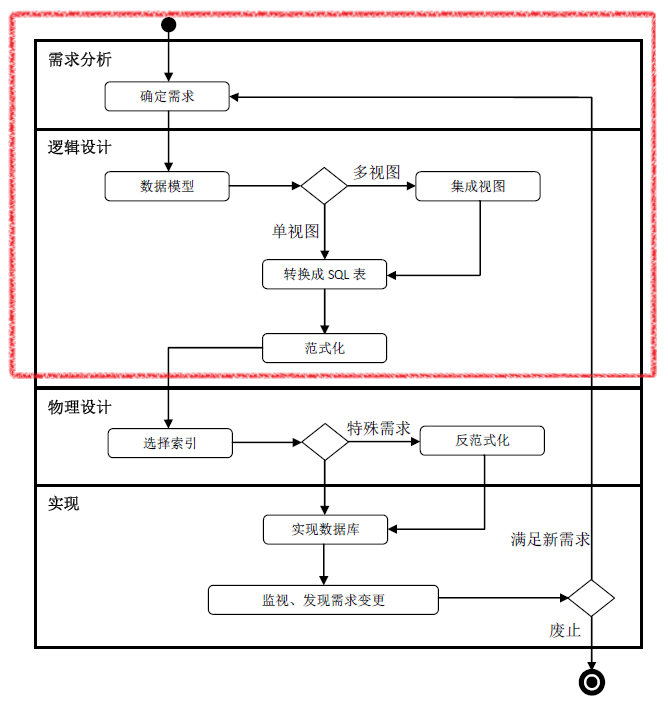

　　大家对软件生命周期都比较熟悉，数据库也有它的生命周期，如下图所示：

　　数据库的生命周期主要分为四个阶段：需求分析、逻辑设计、物理设计、实现维护。

　　这个系列的博文将主要关注数据库生命周期中的前两个阶段(需求分析、逻辑设计)。如图中红色框出的部分。

　　数据库的物理设计，包括索引的选择与优化、数据分区等内容。这些内容也非常丰富，而且可以自成体系，园子里也有很多好文章，所以在本系列中不作主要关注。

　　数据库生命周期的四个阶段又能细分为多个小步骤，我们配合上图来看看每一小步包含的内容。

　　第一阶段：需求分析

　　数据库设计与软件设计一样首先需要进行需求分析。

　　我们需要与数据的创造者和使用者进行访谈。对访谈获得的信息进行整理、分析，并撰写正式的需求文档。

　　需求文档中需包含：需要处理的数据;数据的自然关系;数据库实现的硬件环境、软件平台等;

　　下图为阶段1 需求分析

         第二阶段：逻辑设计

　　使用ER或UML建模技术，创建概念数据模型图，展示所有数据以及数据间关系。最终概念数据模型必须被转化为范式化的表。

　　数据库逻辑设计主要步骤包括：

　　1) 概念数据建模

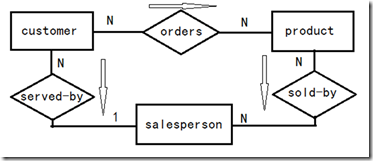

　　在需求分析完成后，使用ER图或UML图对数据进行建模。使用ER图或UML图描述需求中的语义，即得到了数据概念模型(Conceptual Data Model)，例如：三元关系(ternary relationships)、超类(supertypes)、子类(subtypes)等。eg: 零售商视角，产品/客户数据库的ER模型简图

　　注：ER图的含义，以及详细标记方法将在该系列的下一篇博文中进行讨论

　　下图为阶段2(a) 概念数据建模

　　2) 多视图集成

　　当在大型项目设计或多人参与设计的情况下，会产生数据和关系的多个视图。这些视图必须进行化简与集成，消除模型中的冗余与不一致，最终形成一个全局的模型。多视图集成可以使用ER建模语义中的同义词(synonyms)、聚合(aggregation)、泛化(generalization)等方法。多视图集成在整合多个应用的场景中也非常重要。eg: 集成零售商ER图与客户ER图

　　客户视角，产品/客户数据库的ER模型简图如下：

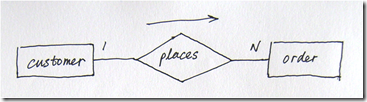

　　下图为以客户为关注点绘制的ER图

　　注：现在市面上有许多辅助建模工具可以绘制ER图。使用Sybase的PowerDesigner绘制与上图相同语义的ER图如下：

　　其标记法与以客户为关注点绘制的ER图中略有不同。

　　这里需要指出的是辅助软件的使用不是设计的核心，大家不要被这些工具迷惑。所以后文中我们将主要使用手绘。只要掌握了ER图的语义，使用这些软件都不会是件难事。

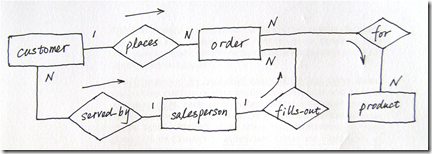

　　集成零售商ER图与客户ER图

　　下图为阶段2(b) 多视图集成

　　3) 转化概念数据模型为SQL表

　　根据映射规则，把ER图中的实体与关系转化为SQL表结构。在这一过程中我们将识别冗余的表，并去除这些表。

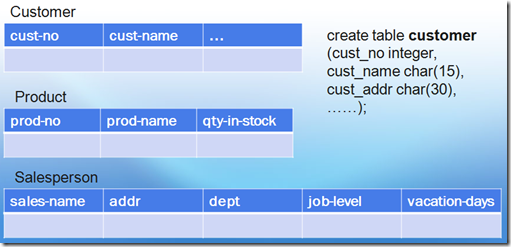

　　eg: 把上图中的customer, product, salesperson实体转化为SQL表

　　下图为阶段2(c)转化概念数据模型为SQL表

　　4) 范式化

　　范式化是数据库逻辑设计中的重要一步。范式化的目标是尽可能去除模型中的冗余信息，从而消除关系模型更新、插入、删除异常(anomalies)。

　　讲到范式化就会引出函数依赖(Functional Dependency)这一概念。函数依赖(FDs)源自于概念数据模型图，反映了需求分析中的数据关系语义。不同实体之间的函数依赖表示各个实体唯一键之间的依赖。实体内部也有函数依赖，反映了实体中键属性与非键属性之间的依赖。在保证数据完整性约束的前提下，基于函数依赖对候选表进行范式化(分解、降低数据冗余)。

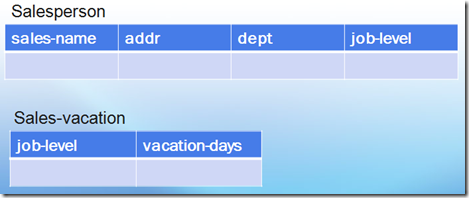

　　eg: 对上图中的Salesperson表进行范式化，消除更新异常(update anomalies)

　　下图为 阶段2(d)范式化

　　第三阶段： 物理设计

　　数据库物理设计包括选择索引，数据分区与分组等。

　　逻辑设计方法学通过减少需要分析的数据依赖，简化了大型关系数据库的设计，这也减轻了数据库物理设计阶段的压力。

　　1. 概念数据建模和多视图集成准确地反映了现实需求场景

　　2. 范式化在模型转化为SQL表的过程中保留了数据完整性数据库物理设计的目标是尽可能优化性能。

　　物理设计阶段，全局表结构可能需要进行重构来满足性能上的需求，这个被称为反范式化。

　　反范式化的步骤包括：

　　1. 首先辨别关键性流程，如频繁运行、大容量、高优先级的处理操作

　　2.然后 通过增加冗余来提高关键性流程的性能

　　3. 评估所造成的代价(对查询、修改、存储的影响)和可能损失的数据一致性第四阶段： 数据库的实现维护

　　当设计完成之后，使用数据库管理系统(DBMS)中的数据定义语言(DDL)来创建数据结构。

　　数据库创建完成后，应用程序或用户可以使用数据操作语言(DML)来使用(查询、修改等)该数据库。

　　一旦数据库开始运行，就需要对其性能进行监视。当数据库性能无法满足要求或用户提出新的功能需求时，就需要对该数据库进行再设计与修改。这形成了一个循环：监视 –> 再设计 –> 修改 –> 监视…。

　　在进行数据库设计之前，我们先回顾一下关系数据库的相关基本概念。

　　这里只做一个提纲挈领的简介，大家可以根据相应的线索进行扩展。

　　键、索引

　　键是一种约束，目的是保证数据完整性

　　1. 复合键(Compound key)：由多个数据列组成的键

　　2. 超键(Superkey)：列的集合，其中任何两行都不会完全相同

　　3. 候选键(Candidate key)：首先是一个超键，同时这个超键中的任何列的缺失都会破坏行的唯一性

　　4. 主键(Primary key)：指定的某个候选键索引是数据的物理组织形式，目的是提高查询的性能

　　表、行、列

　　关系数据库可以想象成表的集合，每个表包含行与列。(可以想象成一个Excel workbook，包含多个worksheet)。

　　表在关系代数中被称为关系，这也是关系数据库名称的起源(不要与表之间的外键关系混淆)。

　　列在关系代数中被称为属性(attribute)。列中允许存放的值的集合称为列的域(域与数据类型密切相关，但并不完全相同)。

　　行在关系代数中的学名是元组(tuple)。

　　关系数据库的理论基础来自于“关系代数”。但在关系代数中，一个集合的各个元组没有次序的概念，在关系数据库中为了方便使用，定义了行的次序。

　　约束

　　基本约束

　　not null constraint, domain constraint主键约束(Primary Key Constraints)

　　实体完整性(entity integrity)，没有两条记录是完全相同的，组成主键的字段不能为null检查约束(Check Constraints)

　　eg: Salary > 0唯一性约束(Unique Constraints)

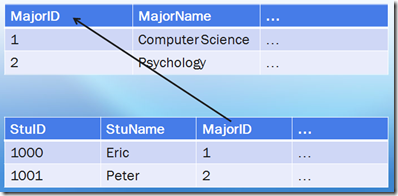

　　外键约束(Foreign Key Constraints)

　　也被称为引用完整性约束，eg:

　　关系数据库操作

　　1.选择(Selection)

　　2.映射(Projection)

　　3.联合(Union)

　　4.交集(Intersection)

　　5.差集(Difference)

　　6.连接(Join)

　　7.笛卡尔积(Cartesian Product)上述7种是最基本的关系数据库操作，对应于集合论中的关系运算。

　　有些书籍中还会加入改名(Rename)，除(Divide)等关系操作。

　　主要内容回顾

　　1. 数据库生命周期的四个阶段：需求分析、逻辑设计、物理设计、实现维护。

　　2. 关系数据库的理论基础是关系代数。
