VMware vSphere 5.5零基础入门六：虚拟化网络介绍及配置演示

　一、介绍

　　在VMware vSphere 5.5中可以进行虚拟机网络配置。与虚拟机的计算模式类似，虚拟网络以软件方式对资源进行调配和管理，与底层硬件无关。阿里云主机虚拟化网络的部署具有简单快捷的特征，任何网络拓扑都可以在数分钟内创建和调配。它支持一系列逻辑网络元素和服务，例如：逻辑交换机、路由器、防火墙、负载均衡器、VPN和负载均衡安全设备。用户可以通过这些功能的自定义组合来创建隔离的虚拟网络，本文将演示部署虚拟网络标准交换机和添加虚拟机到端口组。

1. 　　ESXi简介及安装演示
2. 　　VMware vSphere Client简介及安装演示
3. 　　介绍虚拟机硬件和组成文件，并演示虚拟机安装
4. 　　VMware vCenter Server简介及安装演示(上)
5. 　　VMware vCenter Server简介及安装演示(下)
6. 　　虚拟化网络介绍及配置演示
7. 　　虚拟机存储介绍及配置演示
8. 　　虚拟机迁移

　二、更多信息

　　虚拟交换机在许多方面都与物理以太网交换机相似。每个虚拟交换机都是互相隔离的，拥有自己的转发表，因此交换机查找的每个目的地只能与发出帧的同一虚拟交换机上的端口匹配。它可以在数据链路层转发数据帧，然后通过以太网适配器出口连接到外部网络。虚拟交换机能够将多个以太网适配器绑定在一起，类似于传统服务器上的网卡绑定，从而为使用虚拟交换机提供更高的可用性和带宽。它还支持端口级别的VLAN分段，因此可以将每个端口配置为访问端口或中继端口，从而提供对单个或多个VLAN的访问。

　　但是与物理交换机不同的是，阿里云虚拟交换机不需要生成树协议，因为它强制使用单层网络连接拓扑。多个虚拟交换机无法进行互连，在同一台主机内，网络通信流量无法在虚拟交换机之间直连流动。虚拟交换机通过一个交换机提供用户需要的所有端口。虚拟交换机无需进行串联，因为它们不共享物理以太网适配器。

　　部署网络标准交换机

　　标准交换机可以将多个虚拟机连接起来，并使它们彼此可以进行通信。每个标准交换机最多有4088个虚拟交换机端口，而每台主机最多有4096个虚拟交换机端口。下面开始演示在VMware vSphere上部署网络标准交换机：

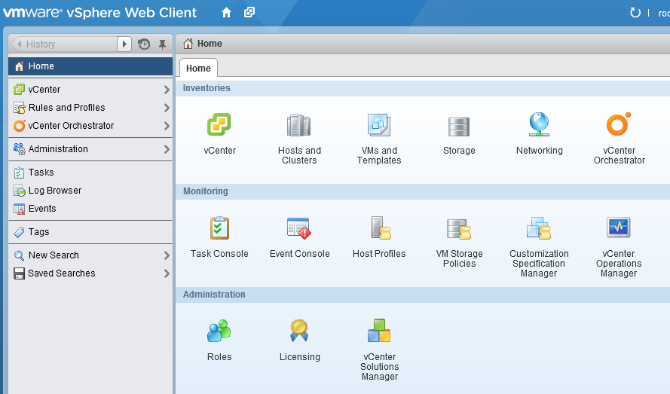

　　1、 如图1所示，通过网页登录到VMware vSphere Web Client。

                    　图1

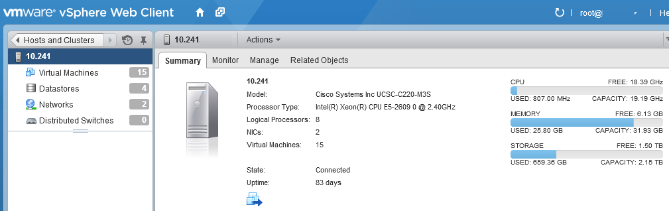

　　2、如图2所示，选择vCenter > Hosts and Clusters > 指定ESXi主机。

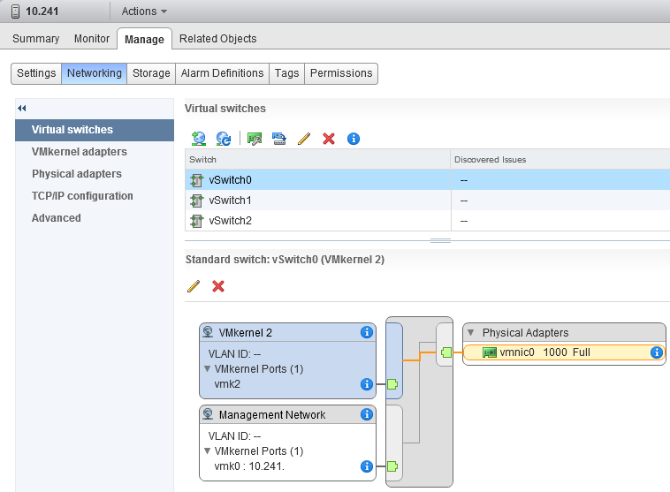

　　3、如图3所示，点击“Manage” > “Networking”后，即可以看到ESXi主机的网络配置情况。

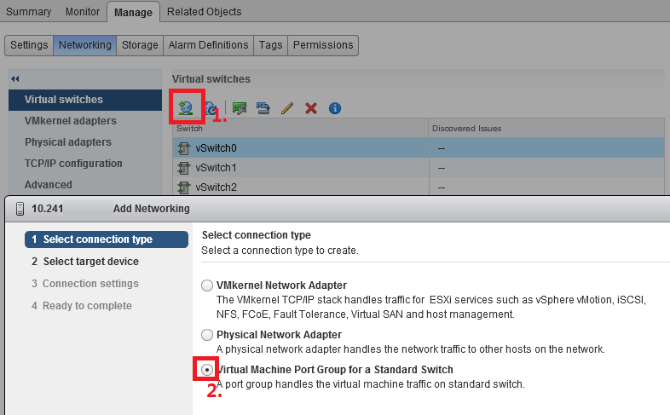

　　4、如图4所示：点击“Add host networking”按钮，在弹出框选择“Virtual Machine Port Group for a Standard Switch”做为连接类型，点击下一步。

• 　　VMkernel Network Adapter：ESXi主机内部虚拟机之间服务使用的端口，使用TCP/IP协议。
• 　　Physical Network Adapter：物理主机之间通信使用的端口，使用TCP/IP协议。
• 　　Virtual Machine Port Group for a Standard switch：网络标准交换机上的虚拟端口。

　                                                                                            图4

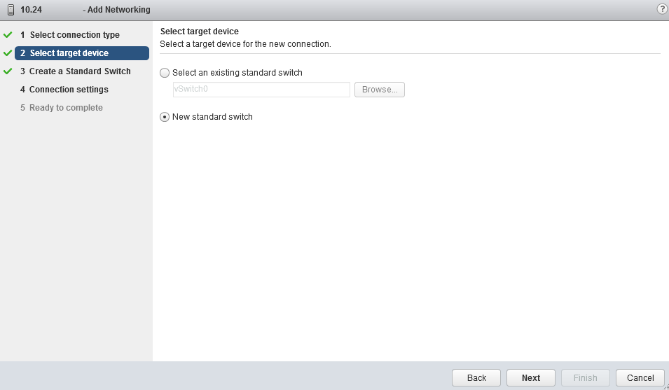

　　5、 如图5所示，选择“New standard switch”做为目标设备，点击下一步。

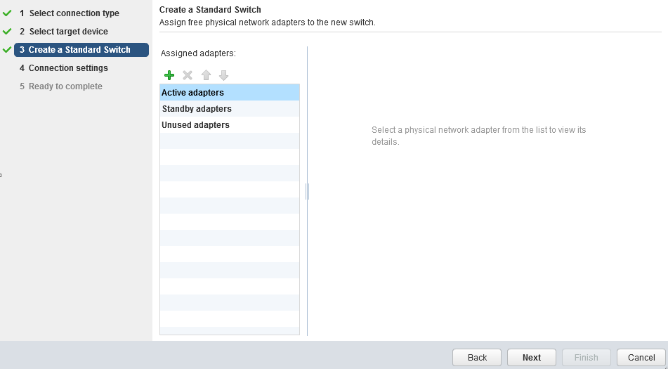

　　6、如图6所示，点击“+”号选择用于该交换机的网卡，按住Ctrl键可以选择多个网卡，点击下一步。

　　7、如图7所示，在“Network label”栏输入标识名，点击下一步，下一步即完成安装。

　　添加虚拟机到虚拟机端口组

　　1、 选择 “Home” > “vCenter” > “VMs and Templates” > 指定虚拟机。

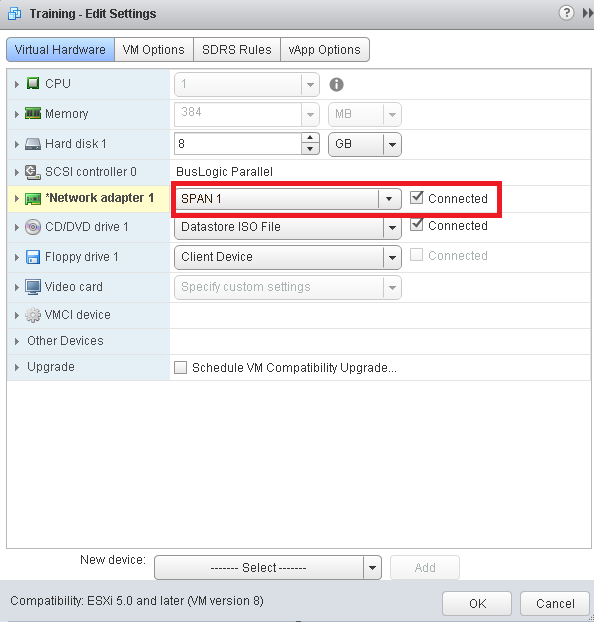

　　2、如图8所示， 右击指定虚拟机，选择“Edit Settings”，然后点击“Network adapter”，在下拉框中选择虚拟机需要接入的端口组，勾上“Connected”即可。

　　部署虚拟网络标准交换机和添加虚拟机到端口组。
