OpenStack 各个组件之间的关系

　　OpenStack 是一整套资源管理软件的集合，也是当前最热的开源虚拟化管理软件之一，有一个全球139个国家将近两万开发者参与的开源社区(www.openstack.org)作为支持。OpenStack项目的目的是快速建设一个稳定可靠的公有云(如阿里云)或者私有云系统。整个项目涵盖了计算，存储，网络以及前端展现等关于云管理的全部方面，包含了众多子项目，其中主要的子项目有：

　　OpenStack Telemetry (code-name Ceilometer) 告警服务

　　OpenStack Networking (code-name Neutron) 网络服务

　　OpenStack Object Storage (code-name Swift) 对象存储服务

　　OpenStack Compute (code-name Nova) 计算服务

　　OpenStack Image Service (code-name Glance) 镜像文件服务

　　OpenStack Dashboard (code-name Horizon) 仪表盘服务

　　OpenStack Identity (code-name Keystone) 认证服务

　　OpenStack Orchestration (code-name Heat) 流程服务

　　OpenStack Block Storage (code-name Cinder) 块设备存储服务

　　OpenStack Database (code-name Trove) 数据库服务

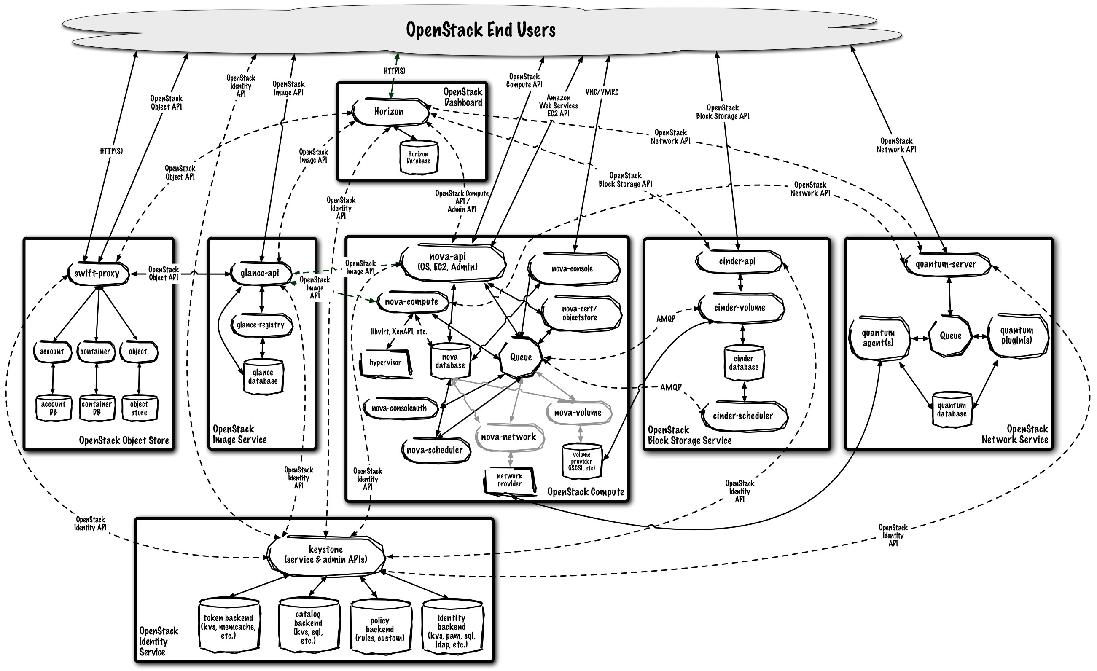

　　OpenStack的各个服务之间通过统一的REST风格的API调用，实现系统的松耦合。下图是OpenStack各个服务之间API调用的概览，其中实线代表client 的API调用，虚线代表各个组件之间通过rpc 调用进行通信。松耦合架构的好处是，各个组件的开发人员可以只关注各自的领域，对各自领域的修改不会影响到其他开发人员。不过从另一方面来讲，这种松耦合的架构也给整个系统的维护带来了一定的困难，运维人员要掌握更多的系统相关的知识去调试出了问题的组件。所以无论对于开发还是维护人员，搞清楚各个组件之间的相互调用关系是怎样的都是非常必要的。

　　从nova-client入手

　　nova-client是一个命令行的客户端应用，终端用户可以从nova-client发起一个api请求到nova-api，nova-api服务会转发该请求到相应的组件上。同时，nova-api支持对cinder、neutron的请求转发，也就是你可以在nova-client直接向cinder，neutron发送请求。

　　我们可在调用nova-client 增加--debug选项打印更多的debug消息，通过这些debug信息可以了解到若我们需要发起一个完整的业务层面上请求，都需要跟那些服务打交道。

　　以 boot 一个新实例为例子，以下是执行代码以及debug输出：

　　[tagett@stack-01 devstack]$ nova --debug boot t3 --flavor m1.nano --image

　　44c37b90-0ec3-460a-bdf2-bd8bb98c9fdf --nic net-id=b745b2c6-db16-40ab-8ad7-af6da0e5e699

　　…

　　REQ: curl -i 'http://cloudcontroller:5000/v2.0/tokens'

　　REQ: curl -i 'http://cloudcontroller:8774/v2/d7beb7f28e0b4f41901215000339361d/images/44c37b90-0ec3-460a-bdf2-bd8bb98c9fdf'

　　REQ: curl -i 'http://cloudcontroller:8774/v2/d7beb7f28e0b4f41901215000339361d/flavors/m1.nano'

　　REQ: curl -i 'http://cloudcontroller:8774/v2/d7beb7f28e0b4f41901215000339361d/servers' -X POST

　　-H "Accept: application/json" -H "Content-Type: application/json" -H "User-Agent:

　　python-novaclient" -H "X-Auth-Project-Id: admin" -H "X-Auth-Token:

　　{SHA1}15d9e554b7456f1043732bb8df72d1521c5f6aa1" -d '{"server":

　　{"name": "t3", "imageRef": "44c37b90-0ec3-460a-bdf2-bd8bb98c9fdf",

　　"flavorRef": "42", "max_count": 1, "min_count":

　　1, "networks": [{"uuid": "b745b2c6-db16-40ab-8ad7-af6da0e5e699"}]}}'

　　从以上debug输出我们可以清楚看到，执行一个boot新实例的操作需要发送如下几个api请求：

　　通过拿到的token，向nova-api服务发送请求，验证image是否存在

　　向keystone发送请求，获取租户(d7beb7f28e0b4f41901215000339361d)的认证token

　　请求创健一个新的instance，需要的元数据信息通过包含在请求body中

　　通过拿到的token，向nova-api服务发送请求，验证创建的favor是否存在

　　nova-client帮我们把需要的全部请求放到一起，而最重要的就是4。若用户想自己通过rest api 直接发送http请求的话，可以直接使用4，当然，前提是先通过调用keystone服务得到认证token。

　　下面结合代码重点叙述一下4的请求数据流动在整个stack中的过程。

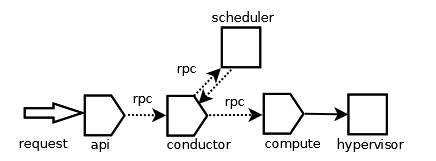

　　图1创建新实例时的请求在OpenStack中各组件之间的调用

　　上图是一个全局的流程图，图中每个服务是一个单独的进程实例，他们之间通过rpc调用(广播或者调用)另一个服务。nova-api服务是一个wsgi服务实例，创建新instance的入口代码是在nova /api/openstack/compute/servers.py，处理函数为：

　　def create(self, req, body):

　　"""Creates a new server for a given user."""

　　…

　　(instances, resv_id) = self.compute_api.create(context,...

　　做一些参数验证之后，调用compute api的create 函数(代码在nova/compute/api.py中)：

　　@hooks.add_hook("create_instance")

　　def create(self, context, instance_type,

　　...

　　return self._create_instance(...

　　创建instance对象实例，_create_instance会调用compute_task api 的build_instances 方法对刚创建的instances实例进行构建：

　　self.compute_task_api.build_instances(context, ...

　　compute_task api是一个nova-conductor 服务的rpc api请求，处理代码在nova/conductor/manager.py中：

　　def build_instances(self, context, instances, image, filter_properties,

　　...

　　hosts = self.scheduler_rpcapi.select_destinations(context,

　　...

　　self.compute_rpcapi.build_and_run_instance(context, ...

　　它做了两件事情：调用scheduler的rpc api选择在那些主机上创建新实例，并最终通过rpc请求nova-compute 服务去构建和运行新实例。

　　处理函数在nova/compute/manager.py中：

　　def build_and_run_instance(self, context, instance, image, request_spec,

　　filter_properties, admin_password=None,

　　injected_files=None, requested_networks=None,

　　security_groups=None, block_device_mapping=None,

　　node=None, limits=None):

　　最终调用配置文件中配置的hypervisor类型进行虚拟机的创建和运行，一个实例就这样构建好了。

　　以下是上面涉及到的服务的主要功能：

　　1、nova-compute：调用虚拟机管理程序，完成虚拟机的创建和运行以及控制

　　2、nova-api：接受http请求，并响应请求，当然还包括请求信息的验证

　　3、nova-conductor：与数据库交互，提高对数据库访问的安全性

　　4、nova-scheduler：调度服务，决定最终实例要在哪个服务上创建。迁移，重建等都需要通过这个服务

　　以上基本包含nova项目的全部服务，但一个请求有的时候并不需要经过全部的服务。继续看shelve一个实例的过程。

　　[tagett@stack-01 devstack]$ nova --debug shelve t2

　　REQ: curl -i 'http://cloudcontroller:5000/v2.0/tokens' …

　　REQ: curl -i 'http://cloudcontroller:8774/v2/d7beb7f28e0b4f41901215000339361d/servers'…

　　REQ: curl -i 'http://cloudcontroller:8774/v2/d7beb7f28e0b4f41901215000339361d/servers/r'…

　　…

　　REQ: curl -i 'http://cloudcontroller:8774/v2/d7beb7f28e0b4f41901215000339361d/servers/

　　00be783d-bef5-46b1-bfdc-316618c76e92/action'

　　-X POST -H "Accept: application/json" -H "Content-Type: application/json"

　　-H "User-Agent: python-novaclient" -H "X-Auth-Project-Id: admin"

　　-H "X-Auth-Token: {SHA1}0634ea0ef1c3994e1f496c5d8890d32610cf11e9"

　　-d '{"shelve": null}'…

　　向keystone发送请求，获取租户(d7beb7f28e0b4f41901215000339361d)的认证token

　　通过拿到的token，向nova-api服务发送请求，显示该租户的全部服务实例

　　通过拿到的token，向nova-api服务发送请求，查询准备shelve的实例uuid的详细信息

　　请求一个server操作action，执行shelve操作(request body为‘{“shelve”: null}’)

　　nova-api返回http 202，成功接受请求，转为后台进行异步执行。

　　RESP: [202] CaseInsensitiveDict({'date': 'Thu, 18 Sep 2014 04:03:09 GMT',

　　'content-length': '0', 'content-type': 'text/html;

　　charset=UTF-8', 'x-compute-request-id': '

　　req-4be7dc9a-21da-4050-9310-3ee58ca93569'}) RESP BODY: null

　　上面4中的shelve 操作代码在nova/api/openstack/compute/contrib/shelve.py :

　　@wsgi.action('shelve')

　　def _shelve(self, req, id, body):

　　"""Move an instance into shelved mode."""

　　context = req.environ["nova.context"]

　　auth_shelve(context)

　　instance = self._get_instance(context, id)

　　try:

　　self.compute_api.shelve(context, instance)

　　except exception.InstanceIsLocked as e:

　　raise exc.HTTPConflict(explanation=e.format_message())

　　从代码可以看出，nova-api服务直接调用了compute_api，代码位于nova/compute/api.py

　　if not self.is_volume_backed_instance(context, instance):

　　name = '%s-shelved' % instance['display_name']

　　image_meta = self._create_image(context, instance, name,

　　'snapshot')

　　image_id = image_meta['id']

　　self.compute_rpcapi.shelve_instance(context, instance=instance,

　　image_id=image_id)

　　else:

　　self.compute_rpcapi.shelve_offload_instance(context,

　　instance=instance)

　　comput_api直接调用rpc消息请求，所以，直接将消息发送给了nova-compute服务，所以最终各个组件之间的调用关系如下：

　　结论

　　本文介绍了OpenStack项目的所有组件以及组件之间的调用关系，并从nova-client 入手，结合代码分析了两个具体实例，从实例的debug消息分析得出如果我们需要完成一个完整的业务请求，需要调用那些api请求;从代码分析，可以得出api调用的大致关系。rpc请求用于实现一个组件内部的各个服务，如nova组件中的nova-api、nova-compute、nova-conductor、nova-scheduler等。而不同组件之间的调用则是通过rest api请求实现，如nova组件的某一服务需要调用cinder服务，则是在nova组件引入改cinder服务的client api，实现rest-api请求。
