本文中，我们会通过一个稍微复杂(其实仍相当基本)的use case(两个网络间路由)探索网络的设置。 路由使用的组件与连通内部网络相同，使用namespace创建一个隔离的container，允许subnet间的网络包中转。openstack还有很多插件使用不同的方式，我们提到的只是其中一种。

　　Use case #4: Routing traffic between two isolated networks

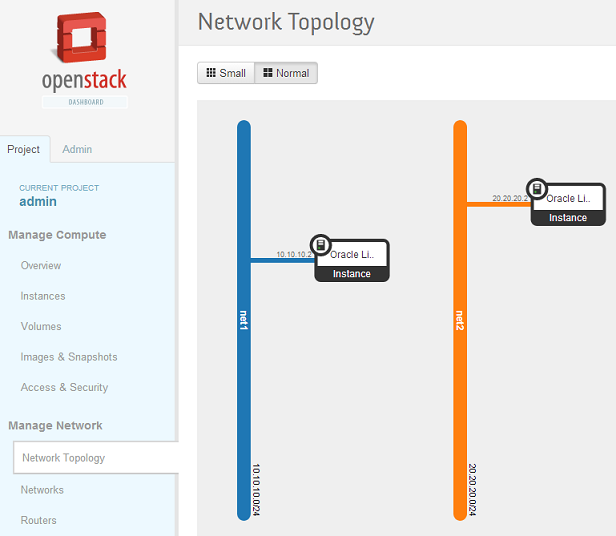

　　现实中，我们会创建不同的网络用于不同的目的。也会需把这些网络连接起来。因为两个网络在不同的IP段，需router将他们连接起来。为了分析这种设置，我们创建另一个network(net2)并配置一个20.20.20.0/24的subnet。在创建这个network后，我们启动一个Oracle Linux的虚拟机，并连接到net2。下图是从OpenstackGUI上看到的网络拓扑图：

　　进一步探索，我们会在openstack网络节点上看到另一个namespace，这个namespace用于为新创建的网络提供服务。现在我们有两个namespace，每个network一个。

　　# ip netns list

　　qdhcp-63b7fcf2-e921-4011-8da9-5fc2444b42dd

　　qdhcp-5f833617-6179-4797-b7c0-7d420d84040c

　　可通过nova net-list查看network的ID信息，或使用UI查看网络信息。

　　# nova net-list

　　+--------------------------------------+-------+------+

　　| ID | Label | CIDR |

　　+--------------------------------------+-------+------+

　　| 5f833617-6179-4797-b7c0-7d420d84040c | net1 | None |

　　| 63b7fcf2-e921-4011-8da9-5fc2444b42dd | net2 | None |

　　+--------------------------------------+-------+------+

　　我们新创建的network，net2有自己的namespace，这个namespace与net1是分离的。在namespace中，可看到两个网络接口，一个local，一个是用于DHCP服务。

　　# ip netns exec qdhcp-63b7fcf2-e921-4011-8da9-5fc2444b42dd ip addr

　　1: lo: mtu 65536 qdisc noqueue state UNKNOWN

　　link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

　　inet 127.0.0.1/8 scope host lo

　　inet6 ::1/128 scope host

　　valid_lft forever preferred_lft forever

　　19: tap16630347-45: mtu 1500 qdisc noqueue state UNKNOWN

　　link/ether fa:16:3e:bd:94:42 brd ff:ff:ff:ff:ff:ff

　　inet 20.20.20.3/24 brd 20.20.20.255 scope global tap16630347-45

　　inet6 fe80::f816:3eff:febd:9442/64 scope link

　　valid_lft forever preferred_lft forever

　　net1和net2两个network没被联通，需创建一个router，通过router将两个network联通。Openstack Neutron向用户提供了创建router并将两个或者多个network连接的能力。router其实只是一个额外的namespace。使用 Neutron创建router可通过GUI或命令行操作：

　　# neutron router-create my-router

　　Created a new router:

　　+-----------------------+--------------------------------------+

　　| Field | Value |

　　+-----------------------+--------------------------------------+

　　| admin_state_up | True |

　　| external_gateway_info | |

　　| id | fce64ebe-47f0-4846-b3af-9cf764f1ff11 |

　　| name | my-router |

　　| status | ACTIVE |

　　| tenant_id | 9796e5145ee546508939cd49ad59d51f |

　　+-----------------------+--------------------------------------+

　　现在我们将两个netwrok通过router连接：

　　查看subnet的ID:

　　# neutron subnet-list

　　+--------------------------------------+------+---------------+------------------------------------------------+

　　| id | name | cidr | allocation_pools |

　　+--------------------------------------+------+---------------+------------------------------------------------+

　　| 2d7a0a58-0674-439a-ad23-d6471aaae9bc | | 10.10.10.0/24 | {"start": "10.10.10.2", "end": "10.10.10.254"} |

　　| 4a176b4e-a9b2-4bd8-a2e3-2dbe1aeaf890 | | 20.20.20.0/24 | {"start": "20.20.20.2", "end": "20.20.20.254"} |

　　+--------------------------------------+------+---------------+------------------------------------------------+

　　将subnet 10.10.10.0/24添加到router：

　　# neutron router-interface-add fce64ebe-47f0-4846-b3af-9cf764f1ff11 subnet=2d7a0a58-0674-439a-ad23-d6471aaae9bc

　　Added interface 0b7b0b40-f952-41dd-ad74-2c15a063243a to router fce64ebe-47f0-4846-b3af-9cf764f1ff11.

　　将subnet 20.20.20.0/24添加到router：

　　# neutron router-interface-add fce64ebe-47f0-4846-b3af-9cf764f1ff11 subnet=4a176b4e-a9b2-4bd8-a2e3-2dbe1aeaf890

　　Added interface dc290da0-0aa4-4d96-9085-1f894cf5b160 to router fce64ebe-47f0-4846-b3af-9cf764f1ff11.

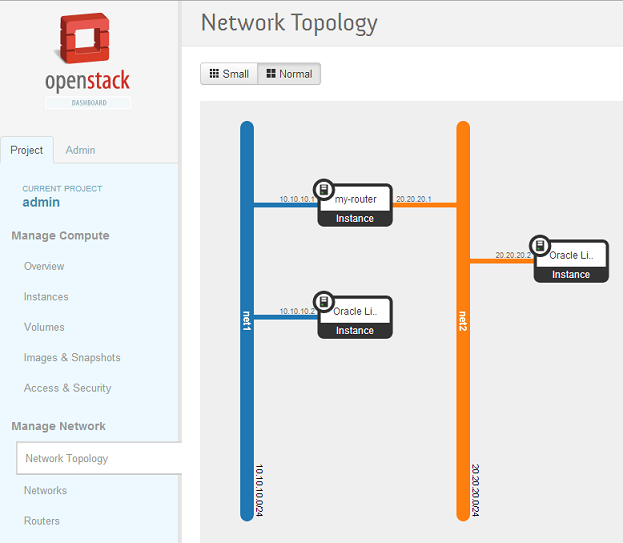

　　此时，我们在查看网络拓扑会发现两个网络被router打通：

　　还可发现两个网络接口连接到router，作为各自subnet的gateway。可看到为router创建的namespace。还可发现两个网络接口连接到router，作为各自subnet的gateway。 可看到为router创建的namespace。

　　进入namespace内部可看到：

　　# ip netns exec qrouter-fce64ebe-47f0-4846-b3af-9cf764f1ff11 ip addr

　　1: lo: mtu 65536 qdisc noqueue state UNKNOWN

　　link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

　　inet 127.0.0.1/8 scope host lo

　　inet6 ::1/128 scope host

　　valid_lft forever preferred_lft forever

　　20: qr-0b7b0b40-f9: mtu 1500 qdisc noqueue state UNKNOWN

　　link/ether fa:16:3e:82:47:a6 brd ff:ff:ff:ff:ff:ff

　　inet 10.10.10.1/24 brd 10.10.10.255 scope global qr-0b7b0b40-f9

　　inet6 fe80::f816:3eff:fe82:47a6/64 scope link

　　valid_lft forever preferred_lft forever

　　21: qr-dc290da0-0a: mtu 1500 qdisc noqueue state UNKNOWN

　　link/ether fa:16:3e:c7:7c:9c brd ff:ff:ff:ff:ff:ff

　　inet 20.20.20.1/24 brd 20.20.20.255 scope global qr-dc290da0-0a

　　inet6 fe80::f816:3eff:fec7:7c9c/64 scope link

　　valid_lft forever preferred_lft forever

　　看到两个网络接口，“qr-dc290da0-0a“ 和 “qr-0b7b0b40-f9。这两个网络接口连接到OVS上，使用两个network/subnet的gateway IP。

　　# ovs-vsctl show

　　8a069c7c-ea05-4375-93e2-b9fc9e4b3ca1

　　Bridge "br-eth2"

　　Port "br-eth2"

　　Interface "br-eth2"

　　type: internal

　　Port "eth2"

　　Interface "eth2"

　　Port "phy-br-eth2"

　　Interface "phy-br-eth2"

　　Bridge br-ex

　　Port br-ex

　　Interface br-ex

　　type: internal

　　Bridge br-int

　　Port "int-br-eth2"

　　Interface "int-br-eth2"

　　Port "qr-dc290da0-0a"

　　tag: 2

　　Interface "qr-dc290da0-0a"

　　type: internal

　　Port "tap26c9b807-7c"

　　tag: 1

　　Interface "tap26c9b807-7c"

　　type: internal

　　Port br-int

　　Interface br-int

　　type: internal

　　Port "tap16630347-45"

　　tag: 2

　　Interface "tap16630347-45"

　　type: internal

　　Port "qr-0b7b0b40-f9"

　　tag: 1

　　Interface "qr-0b7b0b40-f9"

　　type: internal

　　ovs_version: "1.11.0"

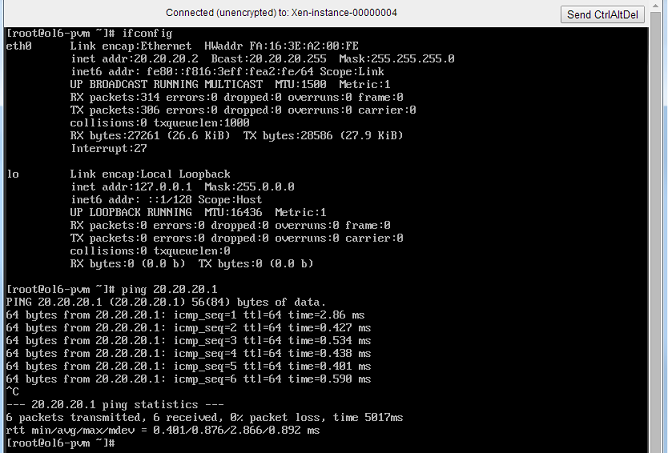

　　可看到，这些接口连接到”br-int"，并打上了所在network对应的VLAN标签。可通过gateway地址(20.20.20.1)成功的ping通router namespace:

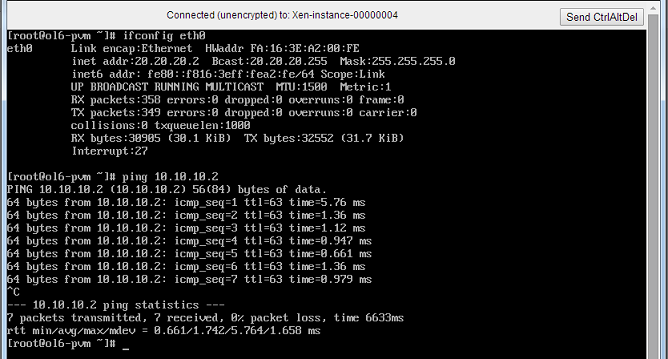

　　还可看到IP地址为20.20.20.2可ping通IP地址为10.10.10.2的虚拟机：

　　两个subnet通过namespace中的网络接口互相连通。在namespace中，Neutron将系统参数net.ipv4.ip_forward设置为1。命令查看如下：

　　# ip netns exec qrouter-fce64ebe-47f0-4846-b3af-9cf764f1ff11 sysctl net.ipv4.ip_forward

　　net.ipv4.ip_forward = 1

　　可看到namespace中的系统参数net.ipv4.ip_forward被设置，这种设置不会对namespace外产生影响。

　　总结

　　创建router的时候，Neutron会创建一个叫qrouter-的namespace。subnets通过OVS的br-int网桥上的网络接口接入 router。网络接口被设置了正确的VLAN，从而可连入它们对应的network。例子中，网络接口qr-0b7b0b40-f9的IP被设置为 10.10.10.1，VLAN标签为1,它可连接到“net1”。通过在namespace中设置系统参数net.ipv4.ip_forward为 1，从而允许路由生效。

　　本文介绍了怎样使用network namespace创建一个router。
