本文中，我们进一步分析路由功能，说明实现内部internal network和public network的路由(而不仅仅是internal network之间)。我们还会分析neutron怎样将浮动IP配置给虚拟机，从而实现public network与虚拟机的连通。

　　Use case #5: Connecting VMs to the public network

　　所谓“public network”，指openstack部署环境外的网络。这个网络可是datacenter中的另一个网络、internet、或者一个不被openstack控制的私有网络。与public network通信，需要在openstack中创建一个network并设置为public。这个network用于虚拟机与public network通信。虚拟机不能够直接连接到这个新创建的属性为public的network，全部网络流量必须使用openstack创建的router 从private network路由到public network。在openstack中创建public network，我们只需要使用neutron net-create 命令，并将router:external设置为True。

　　在我们的例子中，public newtork叫做“my-public”。

　　# neutron net-create my-public --router:external=True

　　Created a new network:

　　+---------------------------+--------------------------------------+

　　| Field | Value |

　　+---------------------------+--------------------------------------+

　　| admin_state_up | True |

　　| id | 5eb99ac3-905b-4f0e-9c0f-708ce1fd2303 |

　　| name | my-public |

　　| provider:network_type | vlan |

　　| provider:physical_network | default |

　　| provider:segmentation_id | 1002 |

　　| router:external | True |

　　| shared | False |

　　| status | ACTIVE |

　　| subnets | |

　　| tenant_id | 9796e5145ee546508939cd49ad59d51f |

　　+---------------------------+--------------------------------------+

　　在我们的环境中，控制节点的eth3是一个没绑定IP的网卡。我们使用它接入外部public network。因此我们将eth3加入OVS网桥"br-ex"，Neutron会将虚拟机向外部网络的发送的网络包路由到这个bridge。

　　# ovs-vsctl add-port br-ex eth3

　　# ovs-vsctl show

　　8a069c7c-ea05-4375-93e2-b9fc9e4b3ca1

　　.

　　.

　　.

　　Bridge br-ex

　　Port br-ex

　　Interface br-ex

　　type: internal

　　Port "eth3"

　　Interface "eth3"

　　.

　　.

　　.

　　我们在eth3上创建了一个IP范围是180.180.180.0/24的public network。这个public network存在于datacenter中，通过gateway 180.180.180.1可连接到datacenter网络。为将这个网络与Openstack环境相连，需在“my-public"这个 network，上创建一个有相同IP范围的subnet，并告诉neutron这个network的gateway。

　　# neutron subnet-create my-public 180.180.180.0/24 --name public_subnet --enable_dhcp=False --allocation-pool start=180.180.180.2,end=180.180.180.100 --gateway=180.180.180.1

　　Created a new subnet:

　　+------------------+------------------------------------------------------+

　　| Field | Value |

　　+------------------+------------------------------------------------------+

　　| allocation_pools | {"start": "180.180.180.2", "end": "180.180.180.100"} |

　　| cidr | 180.180.180.0/24 |

　　| dns_nameservers | |

　　| enable_dhcp | False |

　　| gateway_ip | 180.180.180.1 |

　　| host_routes | |

　　| id | ecadf103-0b3b-46e8-8492-4c5f4b3ea4cd |

　　| ip_version | 4 |

　　| name | public_subnet |

　　| network_id | 5eb99ac3-905b-4f0e-9c0f-708ce1fd2303 |

　　| tenant_id | 9796e5145ee546508939cd49ad59d51f |

　　+------------------+------------------------------------------------------+

　　然后，需将router接入新创建的public network，使用下列命令创建：

　　# neutron router-gateway-set my-router my-public

　　Set gateway for router my-router

　　注意：我们在两种情况下使用术语“public network",一个是datacenter中真实的public network，为了区分我们把它(180.180.180.0/24)叫做"external public network"。另一个是openstack中我们使用的"public network"，称之为“my-public"的接口网络。还涉及两个”gateways“，一个是外部Public network用的gateway(180.180.180.1)，另一个是router中的gateway接口(180.180.180.2)。

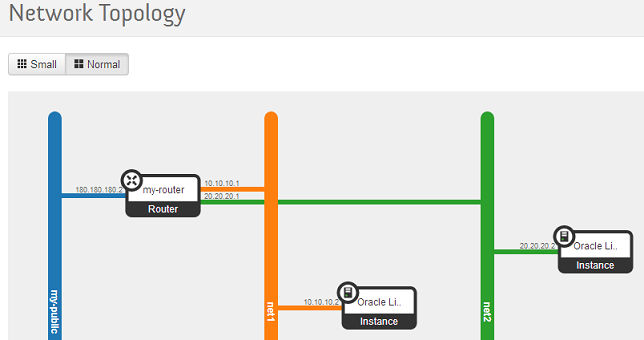

　　执行上述的操作后，router上(之前已拥有两个网络接口，连接两个不同的internal network)增加了第三个网络接口(被称作gateway)。router可有多个网络接口，连接普通的internal subnet或作为gateway连入“my-public"网络。一个经常犯的错误是，试图以通常网络接口的方式接入public network，操作可能成功，但却并不能够与外部网络连通。在创建一个public network，subnet并接入router，网络拓扑看起来是这样的:

　　进入router的namespace中，看到其中增加了一个180.180.180.0/24网段IP的网络接口，IP为180.180.180.2：

　　# ip netns exec qrouter-fce64ebe-47f0-4846-b3af-9cf764f1ff11 ip addr

　　.

　　.

　　22: qg-c08b8179-3b: mtu 1500 qdisc noqueue state UNKNOWN

　　link/ether fa:16:3e:a4:58:40 brd ff:ff:ff:ff:ff:ff

　　inet 180.180.180.2/24 brd 180.180.180.255 scope global qg-c08b8179-3b

　　inet6 2606:b400:400:3441:f816:3eff:fea4:5840/64 scope global dynamic

　　valid_lft 2591998sec preferred_lft 604798sec

　　inet6 fe80::f816:3eff:fea4:5840/64 scope link

　　valid_lft forever preferred_lft forever

　　.

　　.

　　在这里router的gateway地址180.180.180.2与虚拟机是联通的，虚拟机可ping到它。我 们也能够从虚拟机ping到外部网络的gateway180.180.180.1及这个gateway所连的网络。若我们查看router namespace，发现iptables的NAT talbe中有以下两行规则。

　　# ip netns exec qrouter-fce64ebe-47f0-4846-b3af-9cf764f1ff11 iptables-save

　　.

　　.

　　-A neutron-l3-agent-snat -s 20.20.20.0/24 -j SNAT --to-source 180.180.180.2

　　-A neutron-l3-agent-snat -s 10.10.10.0/24 -j SNAT --to-source 180.180.180.2

　　.

　　.

　　所以从net1或者net2向外网发出的网络包，其源IP地址会被修改为180.180.180.2。可在虚拟机中ping外网的某个地址，看下请求包的IP地址是不是这个IP地址。namespace中的路由表会把所有外部流量路由到外网的gateway(180.180.180.1)。

　　# ip netns exec qrouter-fce64ebe-47f0-4846-b3af-9cf764f1ff11 route -n

　　Kernel IP routing table

　　Destination Gateway Genmask Flags Metric Ref Use Iface

　　0.0.0.0 180.180.180.1 0.0.0.0 UG 0 0 0 qg-c08b8179-3b

　　10.10.10.0 0.0.0.0 255.255.255.0 U 0 0 0 qr-15ea2dd1-65

　　20.20.20.0 0.0.0.0 255.255.255.0 U 0 0 0 qr-dc290da0-0a

　　180.180.180.0 0.0.0.0 255.255.255.0 U 0 0 0 qg-c08b8179-3b

　　虚拟机中发出的流向public network的请求，会被NAT映射为源地址为180.180.180.2，然后发给public network的gateway。同样，可看到在namespace中ip forward功能是启动的。

　　# ip netns exec qrouter-fce64ebe-47f0-4846-b3af-9cf764f1ff11 sysctl net.ipv4.ip_forward

　　net.ipv4.ip_forward = 1

　　Use case #6: Attaching a floating IP to a VM

　　现在虚拟机可访问public network。下一步，我们尝试允许外部客户访问Openstack环境中的虚拟机，通过floating IP可完成这个功能。 Floating IP由外部网络提供，用户可将它设置给虚拟机，从而允许外部客户接入虚拟机。

　　创建Floating IP，第一步是按照上一个usecase的讲解，将虚拟机连入外部网络。第二步时使用命令行，产生一个浮动IP。

　　# neutron floatingip-create public

　　Created a new floatingip:

　　+---------------------+--------------------------------------+

　　| Field | Value |

　　+---------------------+--------------------------------------+

　　| fixed_ip_address | |

　　| floating_ip_address | 180.180.180.3 |

　　| floating_network_id | 5eb99ac3-905b-4f0e-9c0f-708ce1fd2303 |

　　| id | 25facce9-c840-4607-83f5-d477eaceba61 |

　　| port_id | |

　　| router_id | |

　　| tenant_id | 9796e5145ee546508939cd49ad59d51f |

　　+---------------------+--------------------------------------+

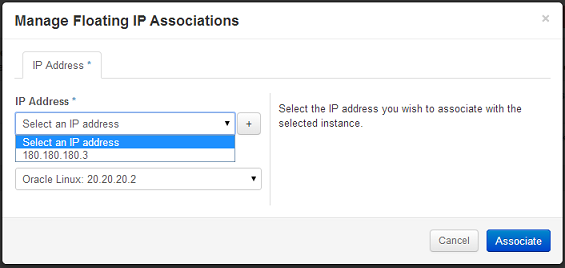

　　根据"my-public" network的能力，用户可创建很多这样的IP。将浮动IP与虚拟机关联，可通过命令行或者GUI完成。下图是GUI的例子：

　　在router namespace中可看到，新增加了3跳iptabales规则：

　　在router namespace中可看到，新增加了3跳iptabales规则：

　　这些规则主要是对Floating IP进行NAT操作。对于router收到的目的地址为180.180.180.3的请求，会被转换成目标地址为20.20.20.2。反之亦然。绑定Floating IP后，可连接到虚拟机。需确认安全组规则已被设置，从而允许这样连接：

　　这些规则主要是对Floating IP进行NAT操作。对于router收到的目的地址为180.180.180.3的请求，会被转换成目标地址为20.20.20.2。反之亦然。

　　绑定Floating IP后，可连接到虚拟机。需确认安全组规则已被设置，从而允许这样连接：

　　这两条规则，允许ping和ssh。

　　Iptables是一个复杂而强大的工具。若想更好的理解iptables规则，可查看iptables的帮助文件。

　　总结：

　　本文介绍了怎样将openstack环境中的虚拟机与public network连通。通过namespace和routing table，虚拟机不仅能够在openstack环境内的不同网络间实现消息路由，还能与外部网络连通。网络是opesntack最复杂的部分，是理解openstack的一个关键。阅读这四篇文章，对理解和分析 openstack各种网络拓扑是很好的入门。使用我们提到的这些内容，可更好的理解诸如Firewall as a service、Load Balance as a service、Metadata service这些网络概念。基本的学习方式是，进入namespace中，看究竟是怎样利用Linux网络能力实现这些功能的。

　　我们在最开始说过，这些use case中我们只是使用了openstack众多网络配置方法的一种。我们的例子都是用了open vswitch 插件，可以独立于网络设备使用。通过与这里的例子对比，有助于分析其他的插件和功能。很多情况下，商业插件会使用open vswitch/bridges/namespace以及一些类似的方法和原理。本系列文章的目的，在于让大多数用户了解 oepnstack网络。文章中自下而上，使用一下简单的usecase，试着分析了openstack network 的整个结构以及如何工作的。与网上的其他一些资料不同，我们没有介绍各种openstack网络agent以及他们的功能，而是讲了他们做什么及怎样做 的。下一步可查阅这些资料，试着了解不同的agents是怎样实现这些功能的。
