前文中，我们学习了openstack网络使用的几个基本网络组件，并通过一些简单的use case解释网络如何连通的。本文中，我们会通过一个稍微复杂(其实仍然相当基本)的use case(两个网络间路由)探索网络的设置。 路由使用的组件与连通内部网络相同，使用namespace创建一个隔离的container，允许subnet间的网络包中转。

　　记住我们在第一篇文章中所说的，这只是使用OVS插件的例子。openstack还有很多插件使用不同的方式，我们提到的只是其中一种。

　　Use case #4: Routing traffic between two isolated networks

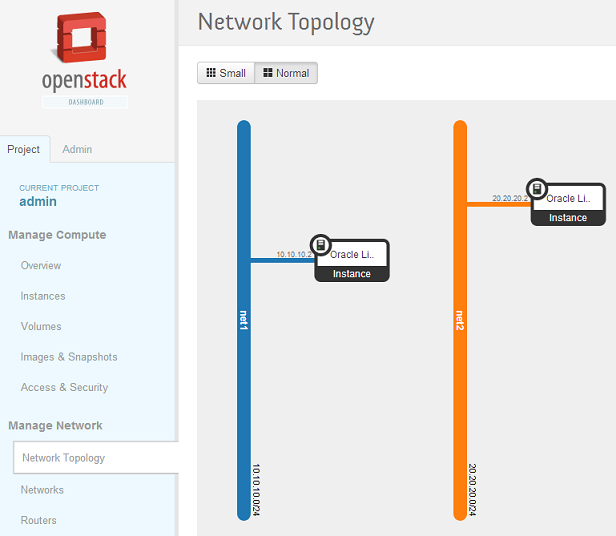

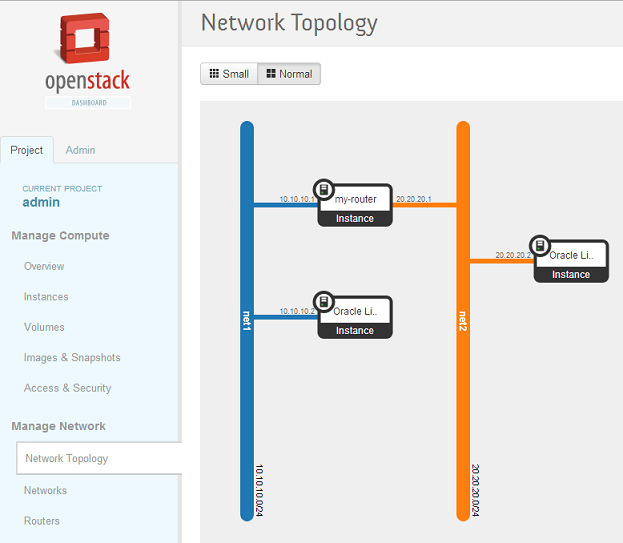

　　现实中，我们会创建不同的网络用于不同的目的。我们也会需要把这些网络连接起来。因为两个网络在不同的IP段，我们需要router将他们连接起来。为了分析这种设置，我们创建另一个network(net2)并配置一个20.20.20.0/24的subnet。在创建这个network后，我们启动一个Oracle Linux的虚拟机，并连接到net2。下图是从OpenstackGUI上看到的网络拓扑图：

　　进一步探索，我们会在openstack网络节点上看到另一个namespace，这个namespace用于为新创建的网络提供服务。现在我们有两个namespace，每个network一个。

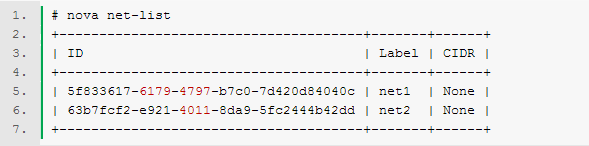

　　可以通过nova net-list查看network的ID信息，或者使用UI查看网络信息。

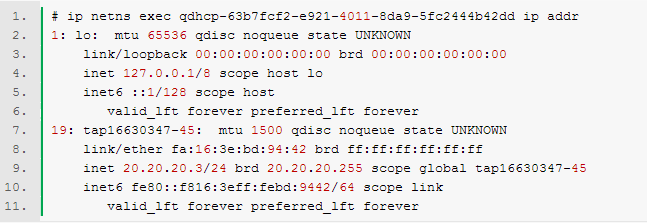

　　我们新创建的network，net2有自己的namespace，这个namespace与net1是分离的。在namespace中，我们可以看到两个网络接口，一个local，一个是用于DHCP服务。

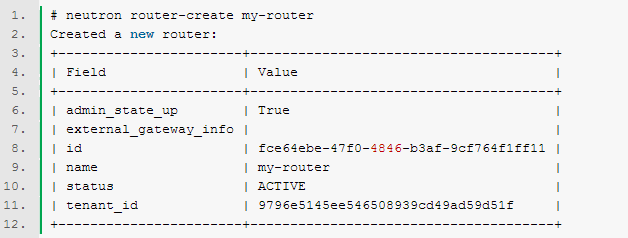

　　net1和net2两个network没有被联通，我们需要创建一个router，通过router将两个network联通。Openstack Neutron向用户提供了创建router并将两个或多个network连接的能力。router其实只是一个额外的namespace。使用 Neutron创建router可以通过GUI或者命令行操作：

　　现在我们将两个netwrok通过router连接：

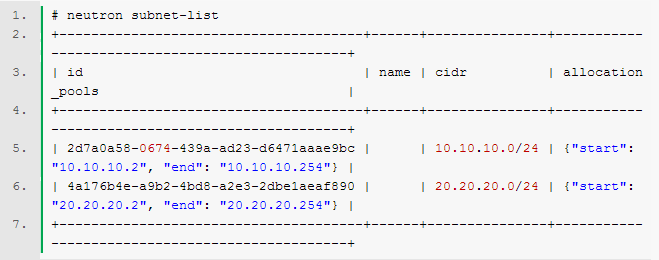

　　查看subnet的ID:

　　将subnet 10.10.10.0/24添加到router：

　　将subnet 20.20.20.0/24添加到router：

　　此时，我们在查看网络拓扑会发现两个网络被router打通：

　　我们还可以发现两个网络接口连接到router，作为各自subnet的gateway。

　　我们可以看到为router创建的namespace。

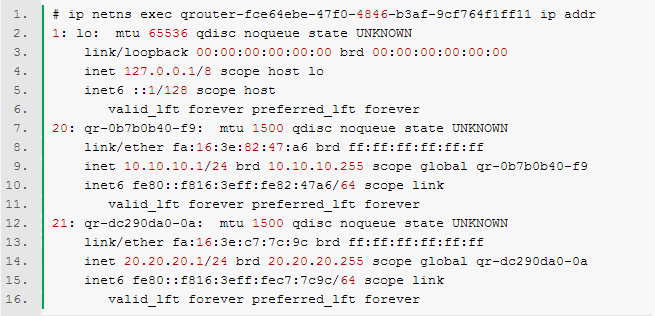

　　我们进入namespace内部可以看到：

　　我们看到两个网络接口，“qr-dc290da0-0a“ 和 “qr-0b7b0b40-f9。这两个网络接口连接到OVS上，使用两个network/subnet的gateway IP。

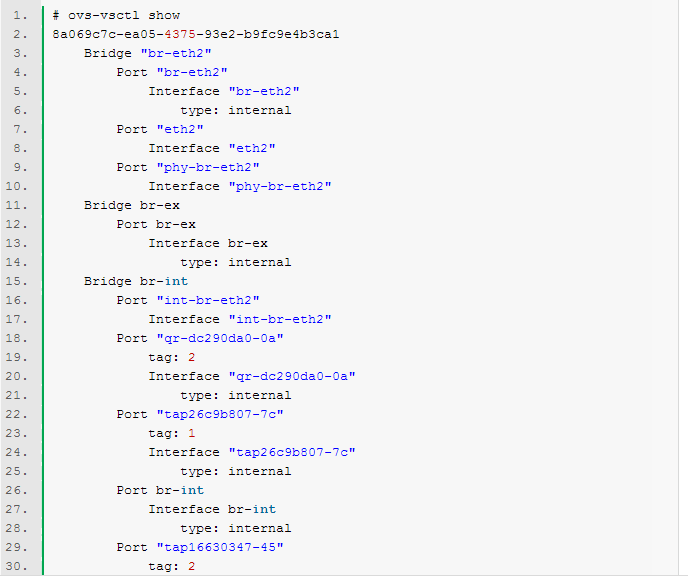

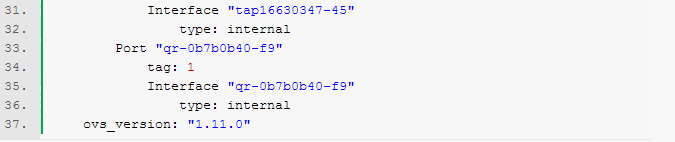

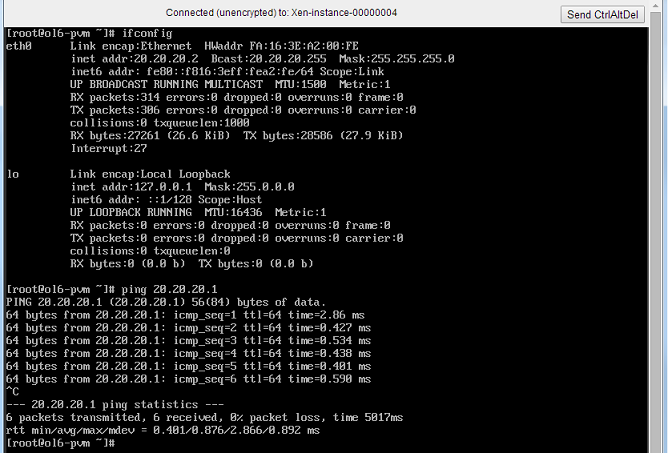

　　我们可以看到，这些接口连接到”br-int"，并打上了所在network对应的VLAN标签。这里我们可以通过gateway地址(20.20.20.1)成功的ping通router namespace:

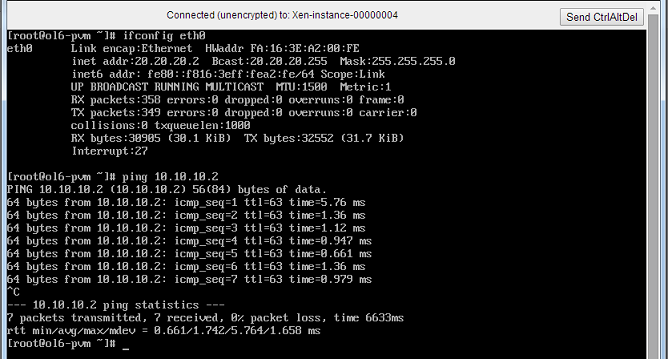

　　我们还可以看到IP地址为20.20.20.2可以ping通IP地址为10.10.10.2的虚拟机：

　　两个subnet通过namespace中的网络接口互相连通。在namespace中，Neutron将系统参数net.ipv4.ip_forward设置为1。命令查看如下：

　　我们可以看到namespace中的系统参数net.ipv4.ip_forward被设置，这种设置不会对namespace外产生影响。

　　总结

　　创建router时，Neutron会创建一个叫qrouter-的namespace。subnets通过OVS的br-int网桥上的网络接口接入 router。网络接口被设置了正确的VLAN，从而可以连入它们对应的network。例子中，网络接口qr-0b7b0b40-f9的IP被设置为 10.10.10.1，VLAN标签为1,它可以连接到“net1”。通过在namespace中设置系统参数net.ipv4.ip_forward为 1，从而允许路由生效。

　　本文介绍了如何使用network namespace创建一个router。下一篇文章中，我们会探索浮动IP如何使用iptables工作。这也许更复杂但是依然使用这些基本的网络组件。
