在上一篇文章中，我们介绍了openstack中的路由，了解到openstack如何通过namespace实现的router将两个 network连通。本文中，我们进一步分析路由功能，说明实现内部internal network和public network的路由(而不仅仅是internal network之间)。

　　我们还会分析neutron怎样将浮动IP配置给虚拟机(如阿里云主机)，从而实现public network与虚拟机的连通。

　　Use case #5: Connecting VMs to the public network

　　所谓“public network”，指openstack部署环境以外的网络。这个网络可以是datacenter中的另一个网络、internet、或者一个不被openstack控制的私有网络。

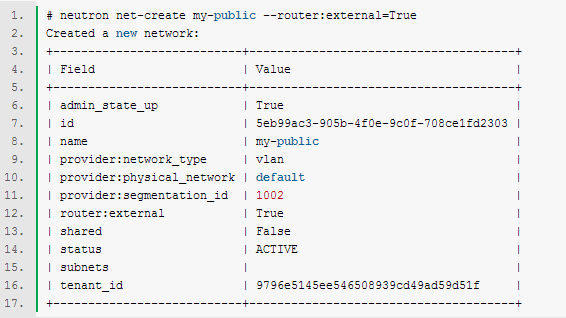

　　与public network通信，我们需要在openstack中创建一个network并设置为public。这个network用于虚拟机与public network通信。虚拟机不能直接连接到这个新创建的属性为public的network，所有网络流量必须使用openstack创建的router 从private network路由到public network。在openstack中创建public network，我们只需要使用neutron net-create 命令，并将router:external设置为True。

　　在我们的例子中，public newtork叫做“my-public”。

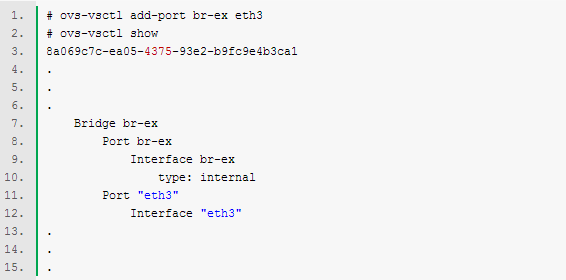

　　在我们的环境中，控制节点的eth3是一个没有绑定IP的网卡。我们使用它接入外部public network。因此我们将eth3加入OVS网桥"br-ex"，Neutron会将虚拟机向外部网络的发送的网络包路由到这个bridge。

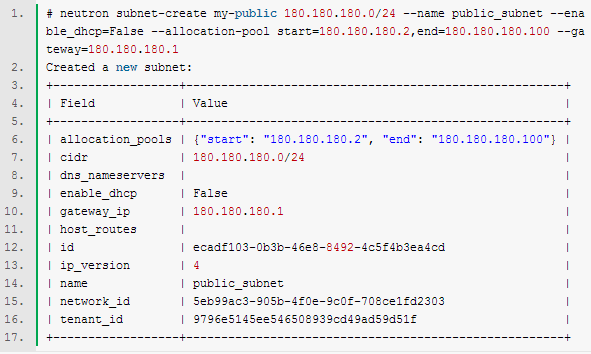

　　我们在eth3上创建了一个IP范围是180.180.180.0/24的public network。这个public network存在于datacenter中，通过gateway 180.180.180.1可以连接到datacenter网络。为了将这个网络与Openstack环境相连，我们需要在“my-public"这个 network，上创建一个有相同IP范围的subnet，并告诉neutron这个network的gateway。

　　然后，我们需要将router接入我们新创建的public network，使用下列命令创建：

　　注意：我们在两种情况下使用术语“public network",一个是datacenter中真实的public network，为了区分我们把它(180.180.180.0/24)叫做"external public network"。另一个是openstack中我们使用的"public network"，我们称之为“my-public"的接口网络。我们还涉及两个”gateways“，一个是外部Public network用的gateway(180.180.180.1)，另一个是router中的gateway接口(180.180.180.2)。

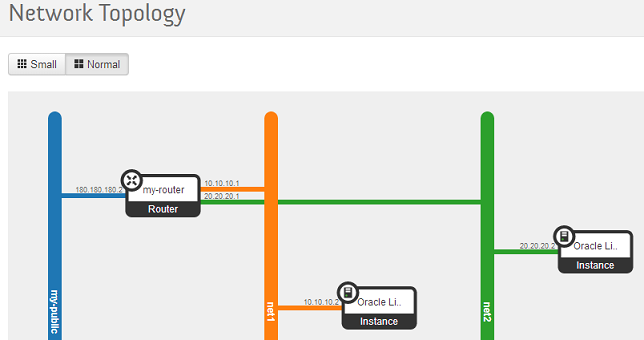

　　执行上述的操作后，router上(之前已经拥有两个网络接口，连接两个不同的internal network)增加了第三个网络接口(被称作gateway)。router可以有多个网络接口，连接普通的internal subnet或者作为gateway连入“my-public"网络。一个经常犯的错误是，试图以通常网络接口的方式接入public network，操作可能成功，但是却并不能与外部网络连通。在我们创建一个public network，subnet并接入router，网络拓扑看起来是这样的:

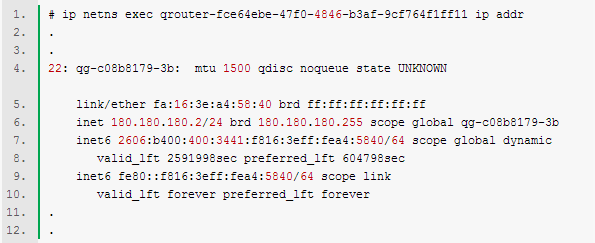

　　进入router的namespace中，我们看到其中增加了一个180.180.180.0/24网段IP的网络接口，IP为180.180.180.2：

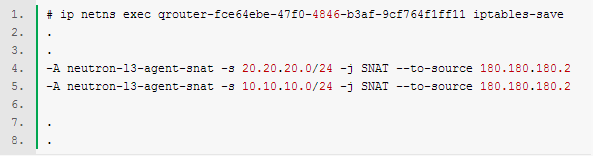

　　在这里router的gateway地址180.180.180.2与虚拟机是联通的，虚拟机可以ping到它。我们也能从虚拟机ping到外部网络的gateway180.180.180.1以及这个gateway所连的网络。若我们查看router namespace，发现iptables的NAT talbe中有以下两行规则。

　　因此，从net1或net2向外网发出的网络包，其源IP地址会被修改为180.180.180.2。我们可以在虚拟机中ping外网的某个地址，看下请求包的IP地址是否是这个IP地址。

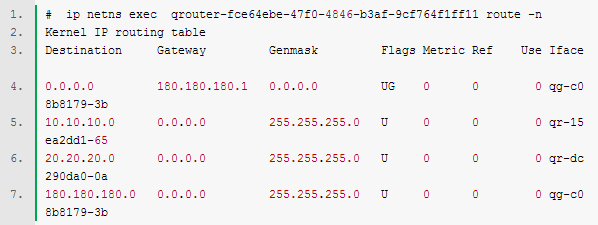

　　namespace中的路由表会把所有外部流量路由到外网的gateway(180.180.180.1)。

　　虚拟机中发出的流向public network的请求，会被NAT映射为源地址为180.180.180.2，然后发给public network的gateway。同样，我们可以看到在namespace中ip forward功能是启动的。

　　Use case #6: Attaching a floating IP to a VM

　　现在，虚拟机可以访问public network。下一步，我们尝试允许外部客户访问Openstack环境中的虚拟机，通过floating IP可以完成这个功能。 Floating IP由外部网络提供，用户可以将它设置给虚拟机，从而允许外部客户接入虚拟机。

　　创建Floating IP，第一步是按照上一个usecase的讲解，将虚拟机连入外部网络。第二步时使用命令行，产生一个浮动IP。

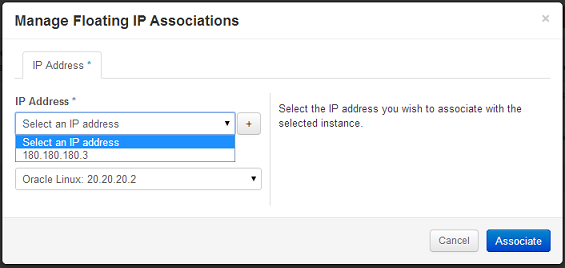

　　根据"my-public" network的能力，用户可以创建很多这样的IP。将浮动IP与虚拟机关联，可以通过命令行或者GUI完成。下图是GUI的例子：

　　在router namespace中我们可以看到，新增加了3跳iptabales规则：

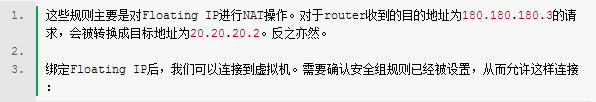

　　这些规则主要是对Floating IP进行NAT操作。对于router收到的目的地址为180.180.180.3的请求，会被转换成目标地址为20.20.20.2。反之亦然。绑定Floating IP后，我们可以连接到虚拟机。需要确认安全组规则已经被设置，从而允许这样连接：

　　这两条规则，允许ping和ssh。

　　Iptables是一个复杂而强大的工具。若想更好的理解iptables规则，可以查看iptables的帮助文件。

　　Summary

　　本文介绍了如何将openstack环境中的虚拟机与public network连通。通过namespace和routing table，虚拟机不仅能在openstack环境内的不同网络间实现消息路由，还能与外部网络连通。

　　本 文是这个系列文章的最后一篇。网络是opesntack最复杂的部分，是理解openstack的一个关键。阅读这四篇文章，对理解和分析 openstack各种网络拓扑是很好的入门。使用我们提到的这些内容，可以更好的理解诸如Firewall as a service、Load Balance as a service、Metadata service这些网络概念。基本的学习方式是，进入namespace中，看究竟是如何利用Linux网络能力实现这些功能的。

　　我们在最开始说过，这些use case中我们只是使用了openstack众多网络配置方法的一种。我们的例子都是用了open vswitch 插件，可以独立于网络设备使用。通过与这里的例子对比，有助于分析其他的插件和功能。很多情况下，商业插件会使用open vswitch/bridges/namespace以及一些类似的方法和原理。

　　本系列文章的目的，在于让大多数用户了解 oepnstack网络。文章中自下而上，使用一下简单的usecase，试着分析了openstack network 的整个结构以及如何工作的。与网上的其他一些资料不同，我们没有介绍各种openstack网络agent以及他们的功能，而是讲了他们做什么以及如何做 的。下一步，你可以查阅这些资料，试着了解不同的agents是如何实现这些功能的。
